紅外濾光片在生物醫療成像與激光治療中的應用

近紅外光以其獨特的組織穿透能力和對關鍵生物分子（如血紅蛋白）的光譜敏感性，已成為現代生物醫療診斷與治療不可或缺的工具。在寬譜近紅外成像（如組織血氧分布監測）和980nm激光治療這兩大核心應用中，濾光片扮演著至關重要的“光譜守門人”角色，其性能直接決定了系統的精準度、靈敏度和安全性。

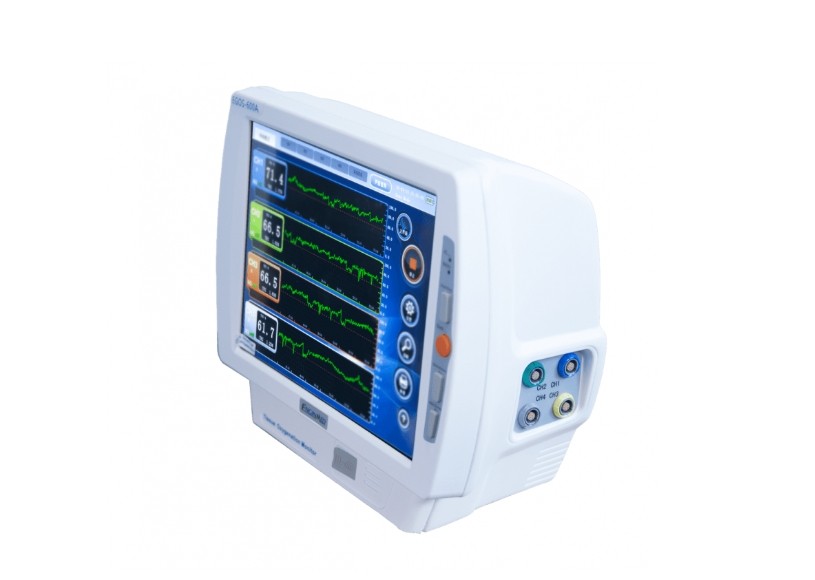

（圖源網絡，侵刪）

一、寬譜近紅外成像：揭示組織深處的奧秘

寬譜近紅外成像（通常覆蓋650-950nm）的核心目標是捕獲組織內部因吸收和散射特性變化而產生的微弱光學信號，并將其轉化為有價值的生理信息圖，如血氧飽和度分布圖。

核心挑戰：

強激發光干擾： 用于照亮組織的激發光源（通常是LED或激光）強度遠高于組織返回的微弱信號。

自體熒光與環境雜光： 組織自身可能產生熒光，環境光也會侵入系統。

多波長分離需求： 血氧監測等應用需要精確分離多個特征波長（如730nm,810nm,850nm）的信號。

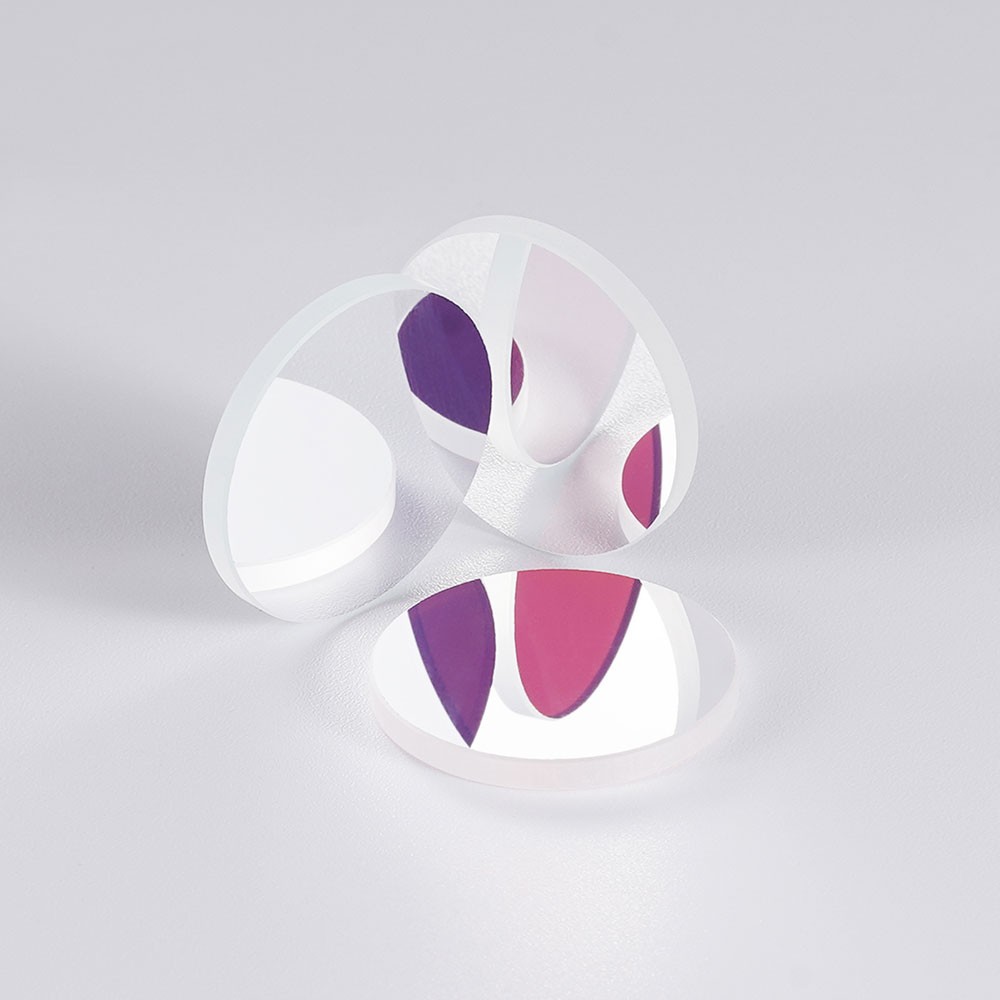

（BP850帶通濾光片）

關鍵濾光片及其作用：

激發濾光片：

類型： 窄帶通濾光片。

位置： 緊貼光源前方。

作用： 精確篩選出所需波長的激發光（如特定LED的峰值波長），去除光源光譜中不需要的成分（尤其是有害的紫外光和可見光），保證激發光的純凈性。帶寬通常在10-30nm（FWHM），具體取決于應用對光譜分辨率和光通量的要求。

發射濾光片：

類型： 長波通濾光片、帶通濾光片（窄帶或?qū)拵В?/p>

位置： 探測器（如CCD、CMOS相機）前方。

作用： 這是成像系統的核心“守門員”。

阻擋激發光： 最核心的任務是極其高效地阻擋（OD4-6） 激發波長及其附近的雜散光，防止其淹沒微弱的組織反射/散射信號。

透過信號光： 允許目標信號波段（如>750nm的組織反射光或特定熒光波長）高效透過。

多通道應用： 在需要多波長成像（如血氧雙波長或多波長成像）時，會使用濾光片輪或可切換濾光片，依次在探測器前放置不同中心波長的帶通濾光片（帶寬可能為20-50nm），以分離不同波長的信號。

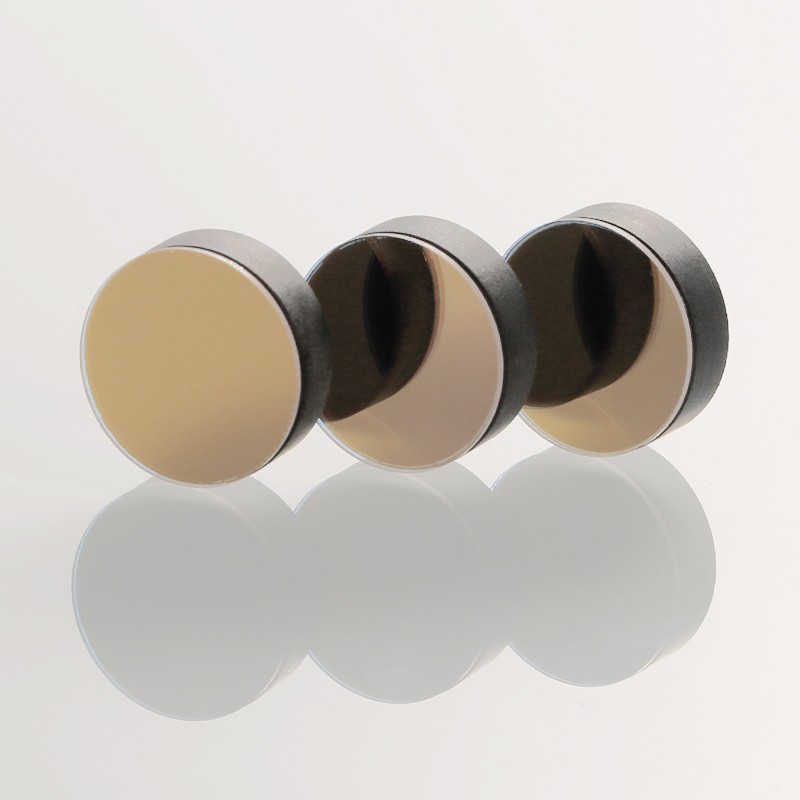

（LP780長波通濾光片）

二向色鏡：

類型： 邊緣陡峭的長波通二向色鏡。

位置： 光路中激發光路和探測光路的交叉點（通常呈45度角放置）。

作用： 物理分離激發光和發射光路。 它以高反射率（>95%）反射激發光，使其照射到樣品；同時以高透射率（>90%）透過樣品返回的長波長信號光，使其進入探測器。其截止邊緣的陡峭度對系統信噪比至關重要。

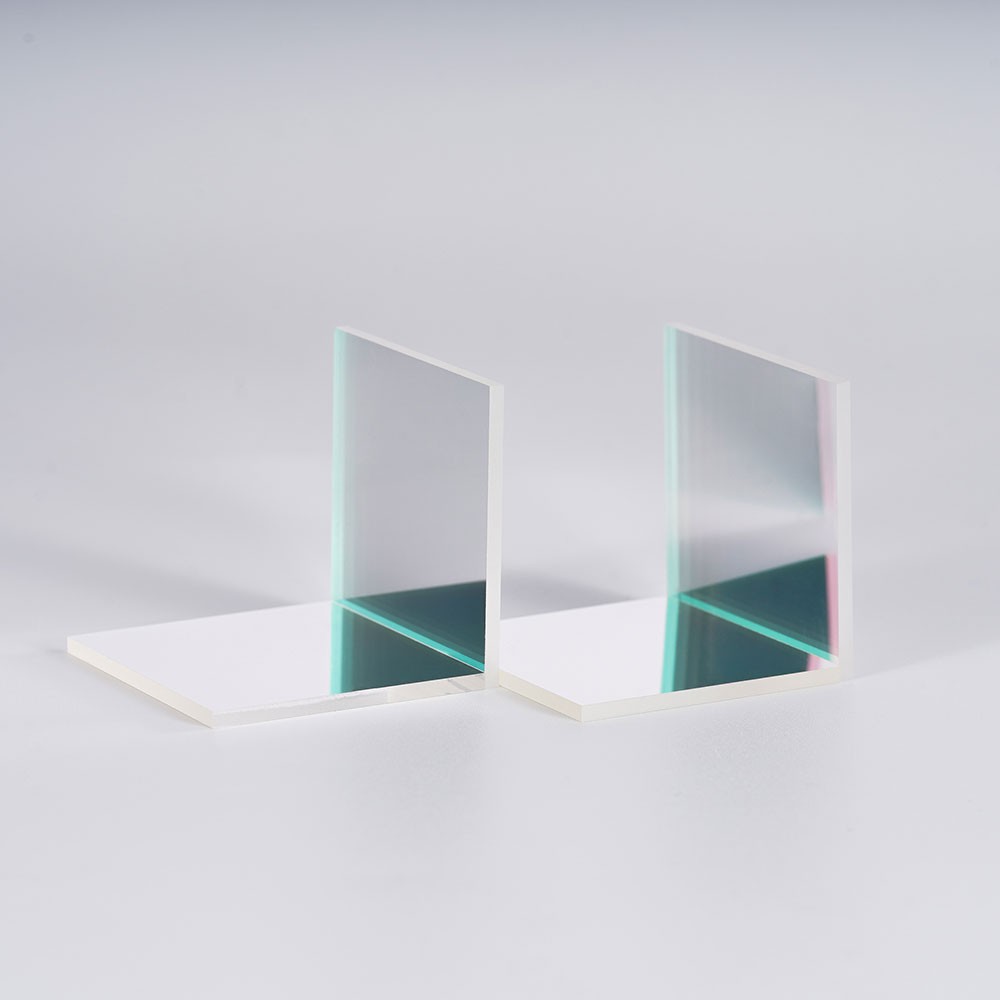

（透紅反綠二向色鏡）

長波通濾光片：

位置： 有時作為發射濾光片的一部分或補充，放置在探測器前。

作用： 在寬譜成像中，用于整體去除所有低于特定波長（如700nm）的光，包括殘余的激發光和大部分可見光背景噪聲，只允許近紅外及更長波長的信號通過。這對提升信噪比非常有效。

二、980nm激光治療窗口：安全高效的保障

980nm激光因其在組織中的吸收特性（水吸收峰附近）和一定的穿透深度，被廣泛用于軟組織消融、血管閉合、理療等治療領域。在激光治療系統中，濾光片主要用于保護成像或?qū)Ш皆O(shè)備。

（BP980帶通濾光片）

核心挑戰：

極強的治療激光： 980nm治療激光功率可達數十瓦，遠超成像探測器的飽和閾值。

防止探測器損傷： 直接照射會瞬間損壞昂貴的成像傳感器（CCD/CMOS）。

確保導航/監控圖像清晰： 在需要實時成像引導治療時（如內窺鏡激光手術），必須完全濾除治療激光的干擾，保證導航圖像的清晰度和準確性。

關鍵濾光片及其作用：

窄帶通（陷波）濾光片：

類型： 這是最核心、要求最高的濾光片。

位置： 緊貼在成像探測器前方。

作用：極致阻擋980nm激光： 在980nm±5-10nm范圍內，需要達到極高的光學密度（OD6-8+），意味著將入射的激光能量衰減到億分之一至千萬分之一以下，絕對保護探測器不被燒毀。

高透射成像波段： 在治療激光阻擋帶之外（通常是可見光或特定的近紅外監控波段，如可見光區域或810nm監控光），保持高透射率（>85-90%），確保導航/監控圖像足夠明亮清晰。

技術關鍵： 深阻擋深度、窄阻擋帶寬（以最小化對鄰近有用成像波段的影響）、高帶外透過率、良好的角度穩定性（尤其在廣角鏡頭中）。

帶通濾光片：

位置： 在特定系統中，可能作為窄帶通濾光片的補充或替代方案。

作用： 如果導航/監控使用特定波長（如810nm），可以使用中心波長在810nm、帶寬適當?shù)膸V光片。它本身對980nm就有一定的天然阻擋能力（取決于其帶外抑制性能），但通常不如專門針對980nm優化的陷波濾光片阻擋得徹底。對于高功率980nm激光，通常仍需專門的高OD阻擋設計。

其他考慮：

熱效應： 高功率激光照射濾光片時會產生熱量，需要選擇熱穩定性好、不易破裂或性能退化的基材和鍍膜材料，有時需要主動冷卻。

激光防護眼鏡： 操作人員佩戴的防護眼鏡也包含針對980nm激光的高OD阻擋濾光片，保護人眼安全。

在生物醫療光學的前沿應用——寬譜近紅外功能成像和980nm激光治療中，濾光片絕非簡單的光學元件。它們是實現高靈敏度探測、高特異性識別和高安全保障的關鍵技術基石：

寬譜成像： 通過激發濾光片、發射濾光片、二向色鏡、長波通濾光片的精密組合，構建純凈的光路，從強背景噪聲中提取微弱的生理信號。

980nm激光治療： 依賴于高性能的窄帶通（陷波）濾光片，在保護昂貴成像設備的同時，確保治療過程的可視化引導安全可靠。

隨著生物光子學向更高分辨率、更深穿透、多模態融合方向發展，對濾光片的要求也日益嚴苛：更窄的帶寬、更陡的邊沿、更高的透過率、更深的阻擋、更強的環境耐受性。濾光片技術的持續創新，將繼續為解鎖生命奧秘、提升醫療水平提供強大的光譜“守護”力量。

未來趨勢： 可調諧濾光片、超窄帶濾光片、具備更優熱性能和損傷閾值的濾光片、以及集成化微型化的濾光解決方案（如MEMS濾光器），將是滿足下一代生物醫療光學設備需求的關鍵方向。
