紅外截止濾光片如何成就車載攝像頭清晰視野
在現代汽車上，攝像頭如同汽車的“眼睛”，是倒車影像、行車記錄、60°環視乃至高級駕駛輔助系統（ADAS）不可或缺的感知核心，然而，您是否想過，如果沒有一片小小的紅外截止濾光片（IR-CutFilter），這些“攝像頭眼睛”看到的景象將完全失真，甚至可能導致系統失靈？這片看似不起眼的玻璃片，正是保障車載攝像頭清晰、準確“視界”的無名英雄。

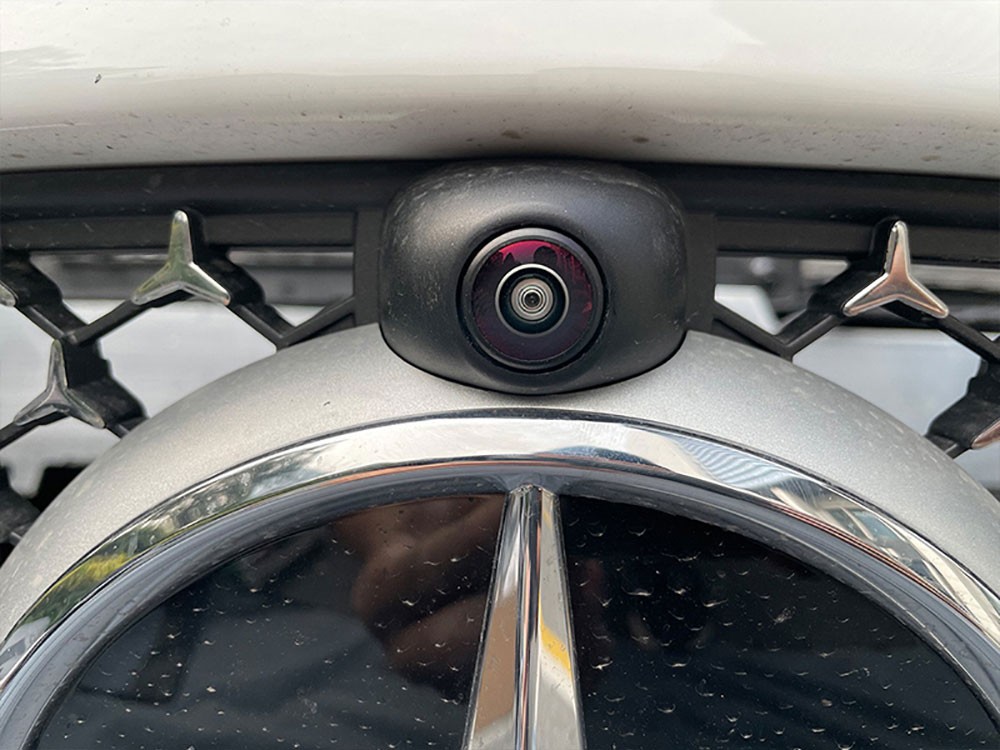

（圖源網絡，侵刪）
一、問題根源：傳感器與人類視覺的“光譜鴻溝”
車載攝像頭常規普遍采用CMOS或CCD圖像傳感器。與人眼只能感知可見光（波長約380-750nm）不同，這些傳感器擁有更寬的“視野”——它們對近紅外光（波長約750-1100nm）同樣敏感；當然，這也導致了白天或光線充足的環境下，環境中充斥著大量的太陽紅外輻射。如果這些紅外光未經處理直接進入傳感器：從而導致攝像頭呈現效果受到干擾，導致畫面模糊失真，因此我們需要一款用于紅外截止的濾光片來幫助排除干擾。
1.色彩災難性失真：傳感器會將不可見的紅外光錯誤地疊加到可見光圖像上，導致畫面嚴重偏色（通常呈現詭異的粉紅或洋紅色）。想象一下：
當紅色的交通信號燈可能被識別成白色或橙色，綠色的樹木可能變成黃褐色，藍色的路牌可能發紫。
后果：ADAS系統（如交通標志識別、車道保持輔助）依賴準確的色彩信息，色彩失真將直接導致誤判甚至功能失效，嚴重威脅行車安全。
2.對比度與清晰度崩塌：額外的、無效的紅外信號就像一層“光學噪音”，會顯著降低圖像的對比度和銳度。畫面變得模糊、發白，細節丟失嚴重。在識別車道線、行人輪廓或遠處障礙物時，這種模糊是致命的。

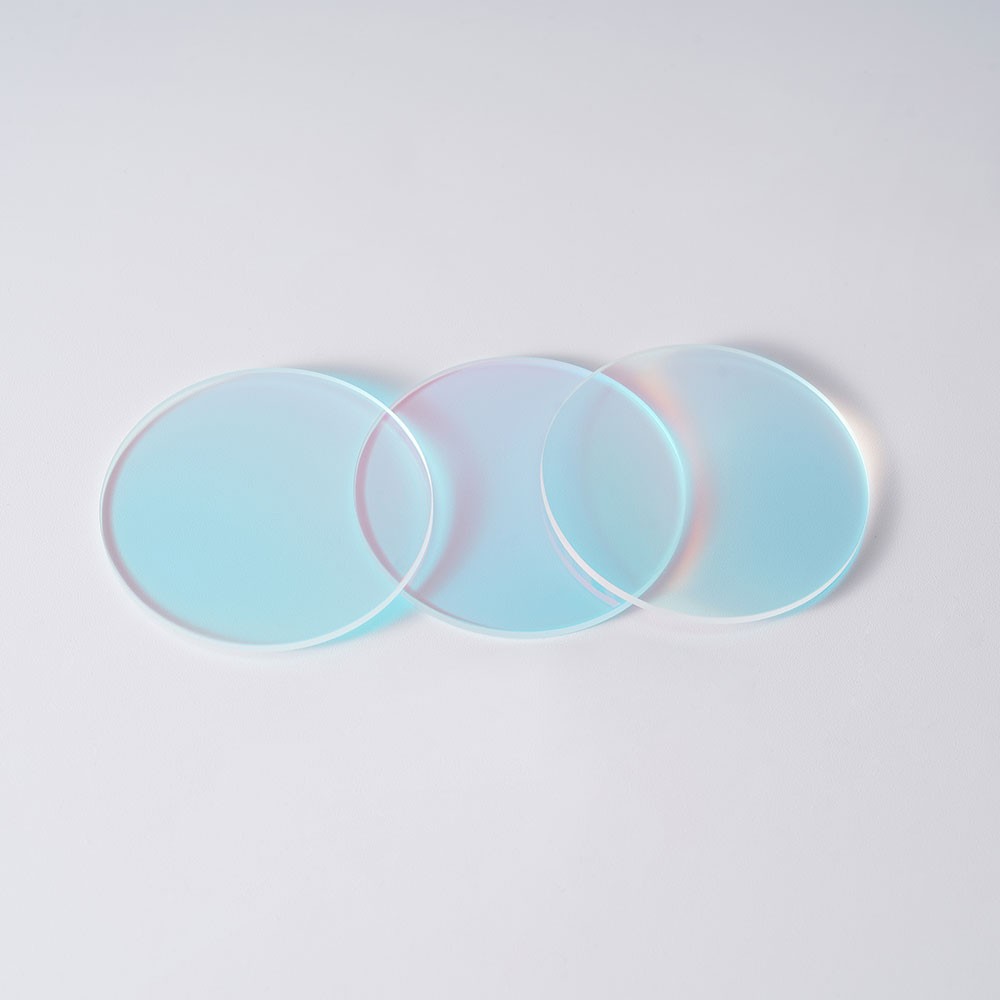

（紅外截止IR650濾光片）
二、紅外截止濾光片：精準的“光譜守門員”
紅外截止濾光片的核心使命，就是精準地?cái)r截人眼不可見的紅外光，同時高效地透過人眼可見的可見光。它如同一位訓練有素的“守門員”，只允許對成像有用的“球員”（可見光）入場，將干擾比賽的“搗亂分子”（紅外光）拒之門外。
工作原理：
材質與鍍膜：通常由特殊的光學玻璃（如“藍玻璃”）制成，表面鍍有精密的干涉膜層。
光譜特性：設計使其在可見光波段（~80-650/700nm）具有極高的透光率（通常>90%），而在近紅外波段（>700/750nm）則急劇下降，實現極高的截止率（通常>95%）。它在光譜上形成一道清晰的“分水嶺”。

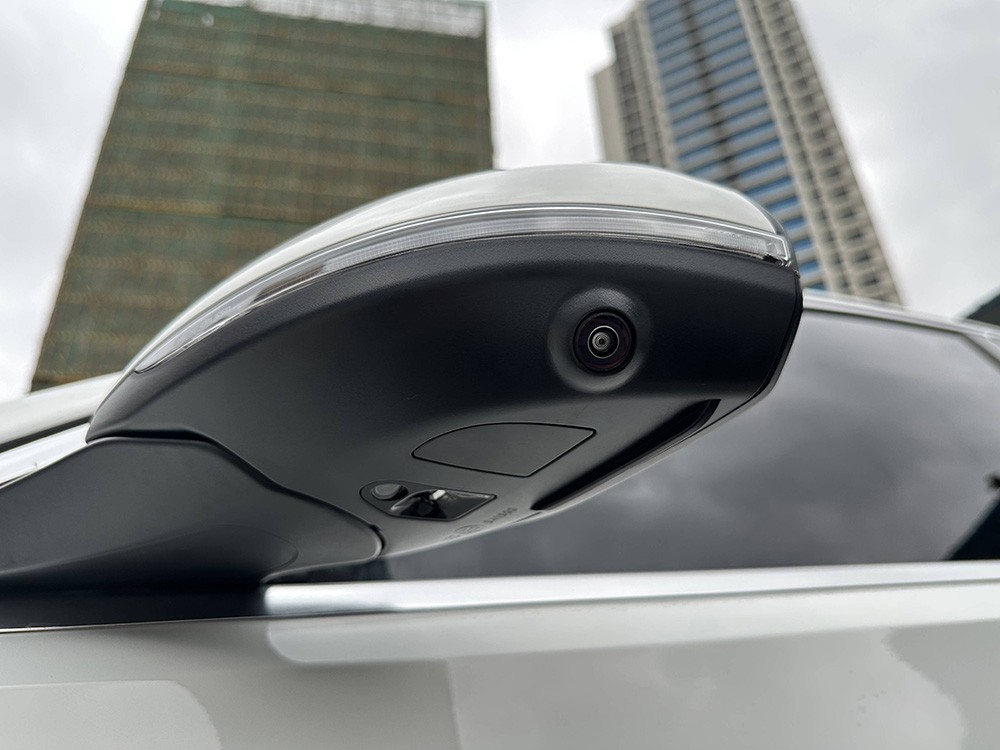

（車載后視鏡攝像頭-圖源網絡，侵刪）
如何“幫助”攝像頭：
還原真實色彩：通過徹底濾除紅外干擾，傳感器接收到的信號幾乎完全等同于人眼可見的光譜成分。這使得攝像頭能夠輸出色彩自然、準確、符合人眼視覺習慣的圖像。交通燈的紅、綠、黃，路牌的藍、綠、白，都能被真實還原，為ADAS決策提供可靠依據。
提升圖像對比度與清晰度：消除了紅外“噪音”的污染，圖像的明暗對比更加分明，邊緣更加銳利，細節更加豐富。無論是分辨細微的車道線，還是識別低對比度環境下的障礙物（如黑色輪胎在灰色路面上），能力都得到顯著提升。
優化后續處理：為圖像信號處理器（ISP）提供了純凈的可見光信號，大大減輕了ISP進行色彩校正和白平衡處理的負擔，讓算法能更專注于圖像增強和目標識別等核心任務，提升整體效率和精度。

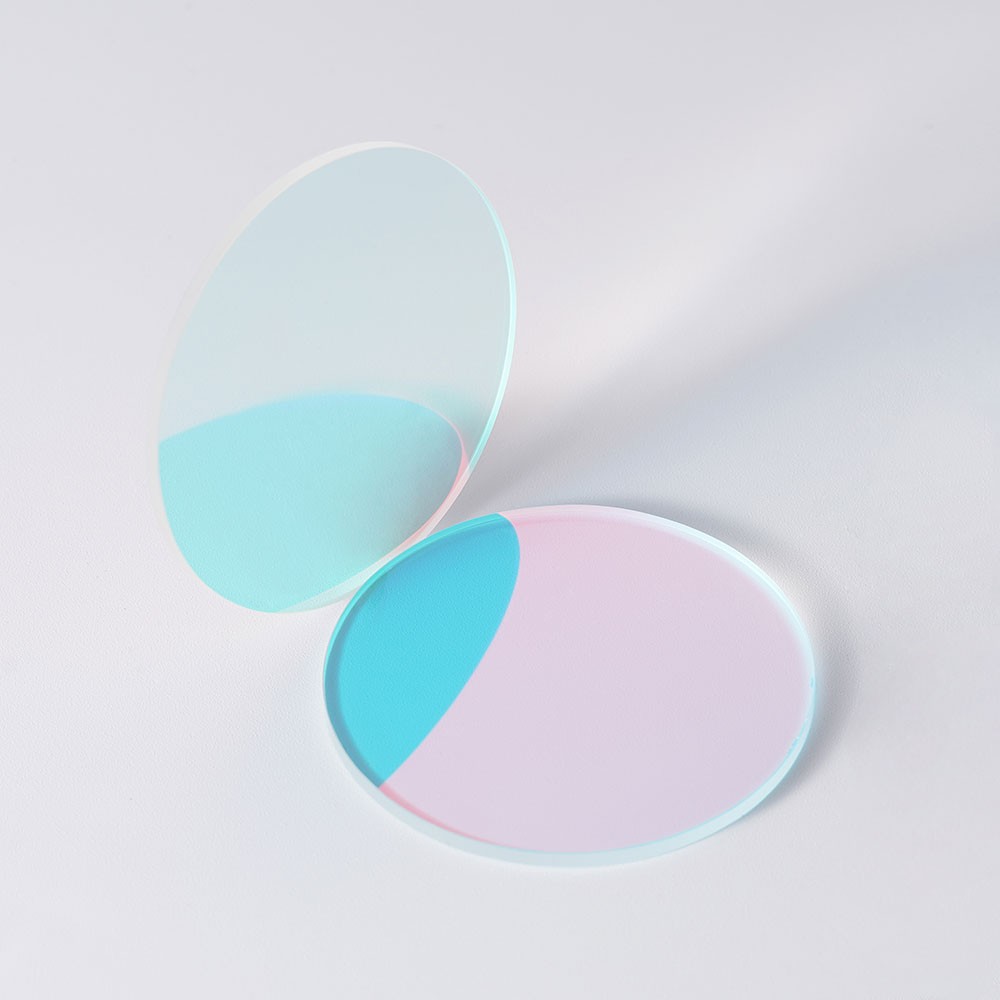

（紅外截止濾光片）
三、挑戰與進化：兼顧晝夜的智慧
紅外截止濾光片完美解決了白天的成像問題，卻又帶來了新的挑戰：黑夜降臨怎么辦？
夜間困境：在光線極其微弱的夜晚，可見光嚴重不足。此時，許多車載攝像頭（尤其行車記錄儀和部分夜視系統）會開啟紅外補光燈（發射850nm或940nm等波長的近紅外光）。但問題來了：白天的“守門員”IR-Cut濾光片，此時卻把寶貴的補光紅外線也擋在了外面！導致夜視畫面一片漆黑或極其昏暗。
解決方案：主流“藍玻璃”的平衡之道
為了兼顧晝夜，行業普遍采用了特殊的IR-Cut藍玻璃濾光片。
巧妙設計：這種濾光片在嚴格截止大部分有害紅外光（尤其是700-800nm波段）以保證白天色彩的同時，特意允許特定波段的紅外光（如850nm或940nm）部分透過。
晝夜平衡：
白天：依然有效濾除導致偏色的主要紅外干擾，保證色彩準確。
夜間：允許車載紅外補光燈發出的特定波長紅外光進入傳感器。雖然此時色彩還原不如白天完美（因?yàn)閭鞲衅鬟€是“看到”了紅外光），但畫面亮度得到極大提升，能夠清晰地呈現物體輪廓和運動，滿足基本的夜視監控和障礙物探測需求。
優勢：成本低、結構簡單可靠、無需機械運動部件，是當前絕大多數車載攝像頭的首選方案。

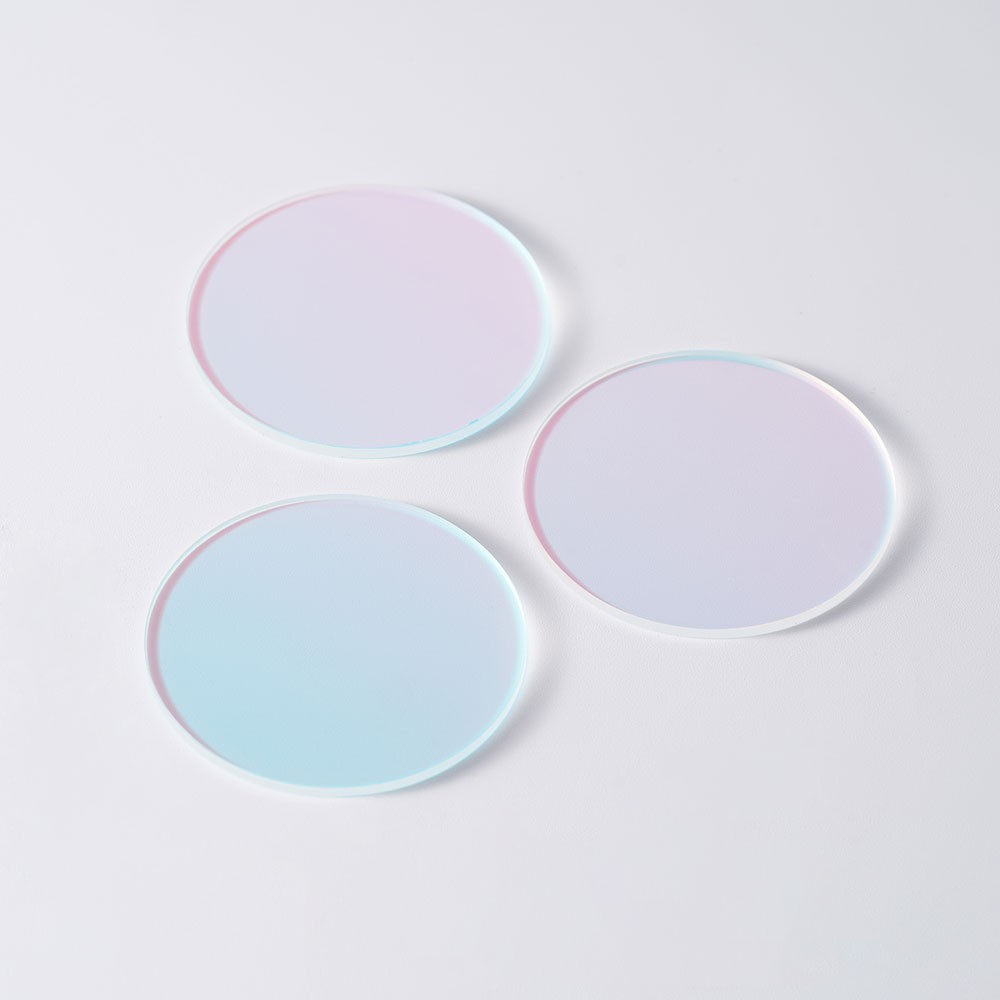

（紅外截止片）
四、不可或缺的價值：安全基石
紅外截止濾光片對車載攝像頭的幫助，最終都指向一個核心——行車安全。
保障ADAS/AD可靠性：準確的色彩和清晰的圖像是車道偏離預警（LDW）、自動緊急制動（AEB）、交通標志識別（TSR）、盲區監測（BSD）等功能準確感知環境、做出正確決策的基石。沒有IR-Cut濾光片，這些系統的可靠性將大打折扣。
提升駕駛者信心：無論是倒車時清晰的影像，還是夜間行車記錄儀可靠的記錄，清晰準確的畫面直接增強了駕駛者的情境感知能力和信心。
全天候基礎保障：主流的IR-Cut藍玻璃方案，為攝像頭提供了在白天和大多數夜間場景下可用的基礎成像能力，是車載視覺系統實現“全天候”工作的關鍵一環。
微小元件，巨大擔當
紅外截止濾光片，這片隱藏在鏡頭與傳感器之間的薄薄玻璃，是車載攝像頭從“失明”或“色盲”狀態蛻變?yōu)榍逦盎垩邸钡年P(guān)鍵功臣。它以精密的光學特性，默默扮演著“光譜守門員”和“夜視賦能者”的雙重角色，精準過濾干擾，確保信息真實，為我們的每一次安全出行奠定了堅實的光學基礎。在汽車智能化浪潮中，這片“隱形守護者”的重要性，只會日益凸顯。
