條碼掃描儀濾光片的光學探秘
在現代商業、物流乃至日常生活中，條碼掃描設備扮演著無聲卻關鍵的角色。無論是超市收銀臺的快速“嘀”聲，還是倉庫里精準的庫存管理，都離不開它的“火眼金睛”。而在這雙“眼睛”內部，一塊小小的濾光片，正是保證它能在復雜光線下準確識讀的核心光學衛士。讓我們深入其光學世界，一探究竟。

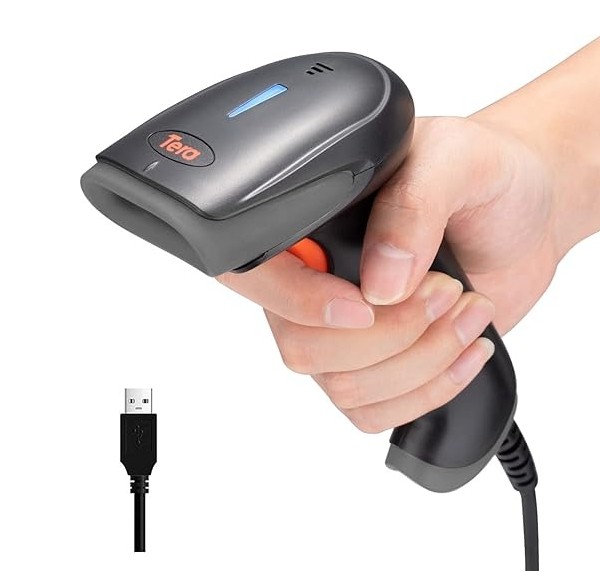

（條碼掃描槍，圖源網絡-侵刪）
一、條碼掃描儀家族：形態各異，光學核心相通
條碼掃描儀主要分為兩大類，其形態和掃描方式不同，但核心光學需求（尤其是濾光片的作用）高度一致：
1.手持式掃描槍：
形態：最常見的類型，外形如手槍或長方體，需人工手持對準條碼。
光源：主要使用可見紅光LED(波長通常650nm左右)或不可見紅外激光(波長780-950nm)。
掃描方式：
激光型：發射細長激光線，通過高速振鏡（如轉鏡或MEMS微鏡）來回掃描條碼區域。

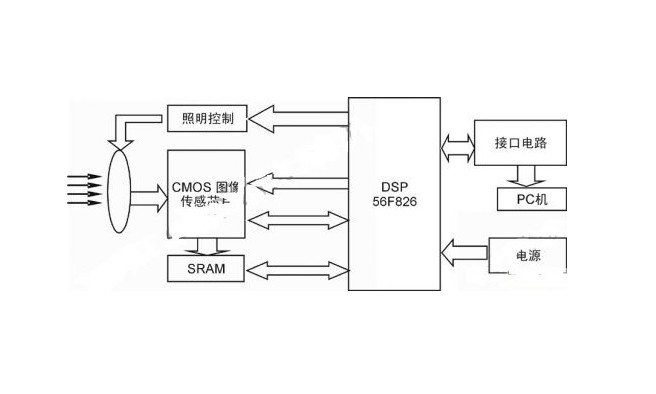

LED成像式：使用LED泛光照明條碼區域，內置微型CMOS圖像傳感器拍攝條碼圖片進行解碼（類似微型相機）。
光學挑戰：靈活便攜，適用場景廣泛。濾光片需強力對抗多變的環境光干擾（特別是室外強光），并適應一定距離范圍（近距到幾十厘米）的信號接收。

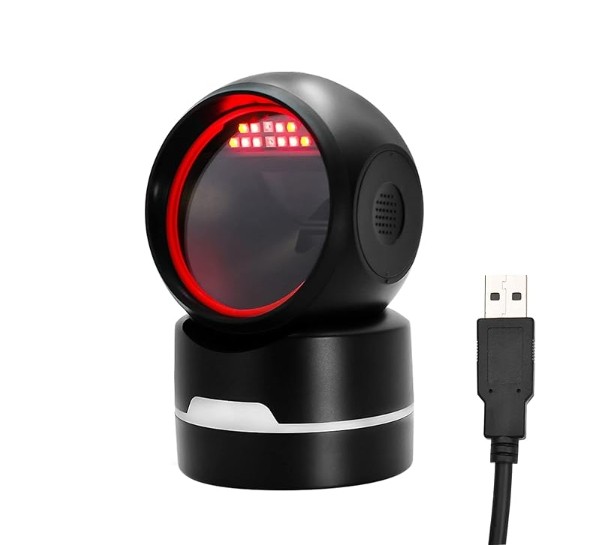

（臺式掃描器，圖源網絡-侵刪）
2.臺式/固定式掃描器：
形態：固定安裝在桌面、柜臺或支架上（如超市收銀臺、流水線），條碼需移動到其掃描窗口前或下方。常被稱為“平臺式掃描器”或“固定式掃描器”。
光源：普遍使用可見紅光LED。

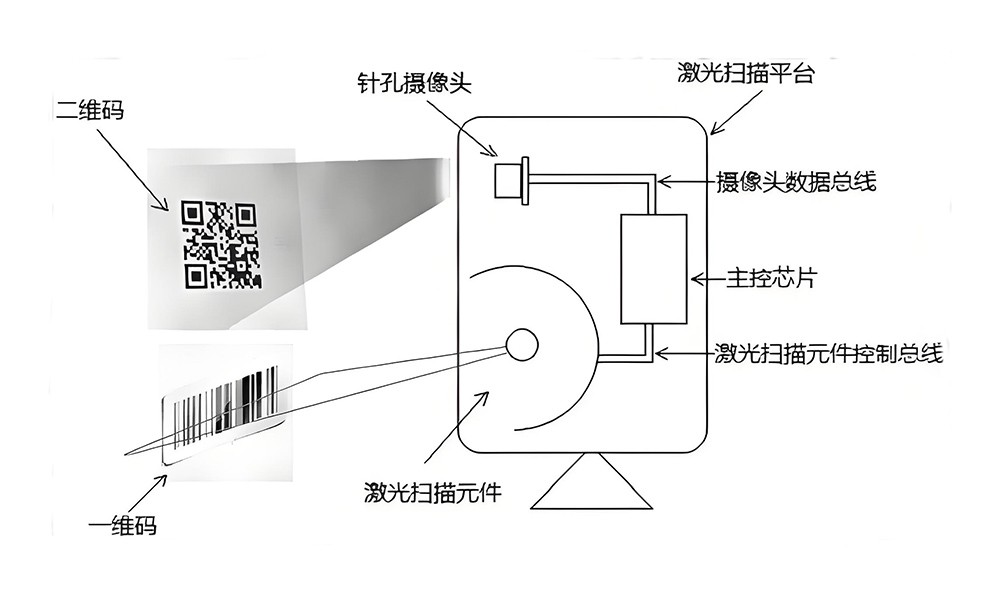

掃描方式：通常采用全向掃描設計。在掃描窗口下方安裝多個（常為四面）固定角度的激光掃描線（或密集LED光點陣列），或使用旋轉棱鏡/反射鏡系統，形成覆蓋整個窗口區域的密集交叉掃描網。
光學挑戰：解放雙手，提高效率。濾光片需專注于近距離（幾厘米內）高信噪比，對抗掃描窗口附近可能存在的局部強光源（如收銀臺頂燈），確保高速、多角度掃描下的準確性。

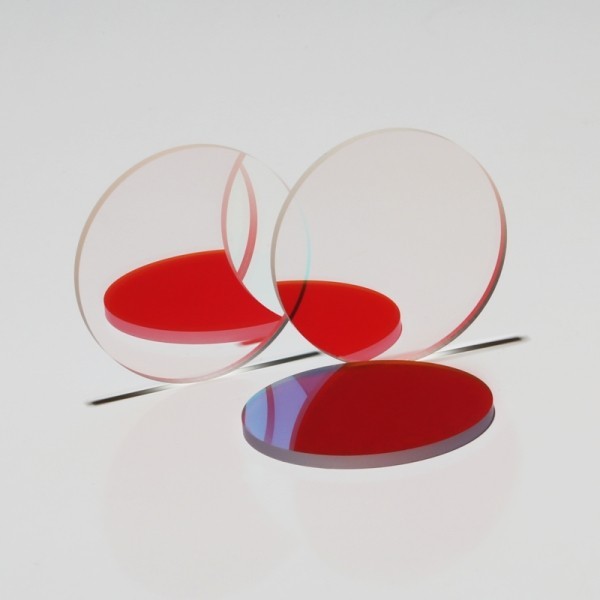

（BP650窄帶濾光片）

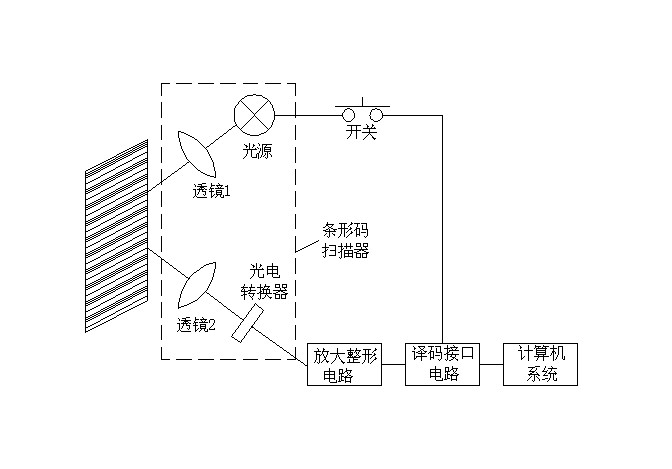

（條碼掃描儀光路原理）
二、光學原理基石：捕捉條碼的“明暗密碼”
無論何種形態，條碼掃描的核心光學原理一致，濾光片的作用貫穿其中：
1.發射：設備內部光源（LED或激光器）發出特定波長的光束。
2.照射：光束通過透鏡、反射鏡等光學元件整形、導向，照射到目標條碼上。
3.反射：條碼由黑白（或深淺色）相間的條空組成。白（空）部分反射大部分光，黑（條）部分吸收大部分光。
4.接收(濾光片核心作用點)：條碼反射回來的、帶有明暗（強弱）信息的光信號，在到達光電探測器之前，必須經過濾光片。光電探測器（激光槍常用光電二極管PD，成像式用CMOS傳感器）接收過濾后的光信號。
5.光電轉換：探測器將接收到的純凈光信號強度變化轉換成對應的電信號（電流或電壓）變化。
6.解碼：設備內部的解碼電路分析這個電信號變化的模式（對應條碼的寬窄條空），翻譯成數字或字符信息。
三、濾光片：光路中的“光譜守門人”
在關鍵的“接收”環節，環境光是最大的敵人。日光、燈光等雜散光同樣會照射到條碼并被反射回探測器，嚴重干擾甚至淹沒有效的條碼信號。濾光片的核心使命就是解決這個問題！
位置：濾光片通常緊密放置在光電探測器（PD或CMOS感光面）的正前方，是光信號進入探測器的最后一道、也是最重要的光學關卡。
核心作用：光譜選擇-只允許“有效光”通行！
高效通行證：允許掃描設備自身光源發出的特定波長的光（如650nm紅光，或780nm/850nm/940nm紅外光）高效通過。這是識別條碼明暗變化的有效信號！
強力攔截網：強烈阻擋或大幅衰減其他所有波長的環境雜散光（特別是可見光譜中除光源波長附近的部分，以及紫外和無關的紅外光）。這些是干擾識別的噪聲！
結果：極大提升信號的信噪比和對比度，使探測器能清晰分辨條碼的黑白條紋，保障了在各種光照環境下（尤其是明亮環境）掃描的準確性和可靠性。

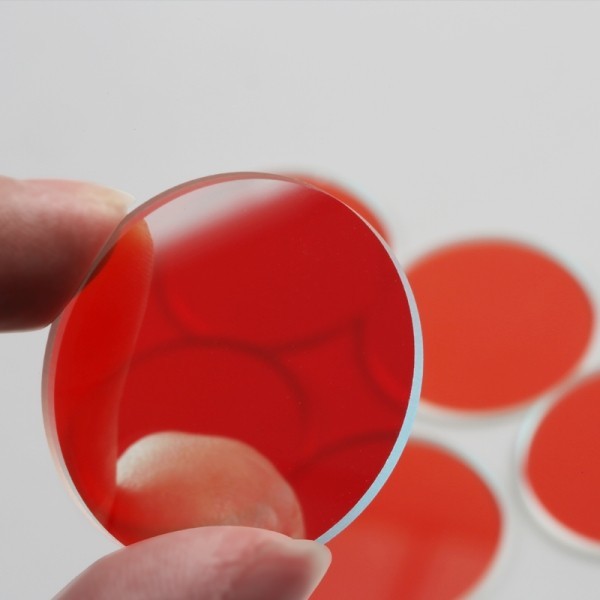

（BP650窄帶濾光片）
四、濾光片性能參數：決定“守門”效能的關鍵
濾光片關鍵光學參數常規需求！
類型：BP650窄帶濾光片
中心波長：650nm±5nm
帶寬：20nm
峰值透過率：T＞85%，優質品>90%,>95%
截止范圍：400nm-625nm/665nm-1100nm
截止率：T<0.1%
無論是需要靈活應對復雜光照的手持式掃描槍，還是追求高速穩定的臺式/固定式掃描器，其精準、可靠工作的核心保障之一，就是成功地從環境光“噪聲”的海洋中，提取出條碼反射的微弱“有效信號”。在這一過程中：
濾光片是不可或缺的“光譜凈化器”與“信號守護者”，它憑借精密的光譜選擇性（高中心波長匹配度、高透過率、深截止、陡邊沿），確保只有設備自身光源的反射光能高效抵達探測器，它構筑了抵御環境光干擾的堅固屏障，顯著提升信號信噪比和對比度，正是這塊小小的光學元件，賦予了條碼掃描設備在各種光照環境（尤其是挑戰性的明亮環境）下依然能快速、準確、穩定工作的“火眼金睛”。
